ในขอบเขตไดนามิกของวิศวกรรมไมโครเวฟ ท่อนำคลื่น E Plane Bend ถือเป็นองค์ประกอบสำคัญ ซึ่งอำนวยความสะดวกในการส่งคลื่นแม่เหล็กไฟฟ้าอย่างราบรื่นโดยการเปลี่ยนทิศทางในระนาบ E ในฐานะซัพพลายเออร์ท่อนำคลื่น E Plane Bend โดยเฉพาะ ฉันเข้าใจถึงความต้องการที่เพิ่มขึ้นสำหรับโซลูชันท่อนำคลื่นที่มีขนาดกะทัดรัดและมีประสิทธิภาพมากขึ้น การย่อขนาดท่อนำคลื่น E Plane Bend ไม่เพียงแต่ช่วยประหยัดพื้นที่เท่านั้น มันยังช่วยให้สามารถพัฒนาอุปกรณ์ที่คล่องตัวและพกพาได้มากขึ้น ในบล็อกนี้ ฉันจะแบ่งปันข้อมูลเชิงลึกเกี่ยวกับวิธีจัดการกับกระบวนการย่อขนาด โดยนำความรู้และประสบการณ์อันมากมายมาสู่ความกระจ่าง
ทำความเข้าใจพื้นฐานของท่อนำคลื่น E Plane Bend
ก่อนที่จะเจาะลึกกระบวนการย่อขนาด จำเป็นอย่างยิ่งที่จะต้องเข้าใจหลักการพื้นฐานของท่อนำคลื่น E Plane Bend ในระบบท่อนำคลื่น ระนาบ E หมายถึงระนาบที่มีเวกเตอร์สนามไฟฟ้าของคลื่นแม่เหล็กไฟฟ้าที่แพร่กระจาย ท่อนำคลื่น E Plane Bend ได้รับการออกแบบมาเพื่อเปลี่ยนทิศทางของคลื่นในระนาบนี้ ในขณะที่ยังคงรักษาการสูญเสียต่ำและการบิดเบือนน้อยที่สุด ประสิทธิภาพของท่อนำคลื่นเหล่านี้มีลักษณะเฉพาะด้วยพารามิเตอร์ต่างๆ เช่น การสูญเสียการแทรก การสูญเสียการส่งคืน และแบนด์วิธ
เมื่อคลื่นแม่เหล็กไฟฟ้าเดินทางผ่านท่อนำคลื่น E Plane Bend คลื่นดังกล่าวจะโต้ตอบกับผนังของท่อนำคลื่น รูปทรงเรขาคณิตของส่วนโค้ง รวมถึงรัศมีและมุม มีผลกระทบอย่างมากต่อการแพร่กระจายของคลื่น การโค้งงอที่ออกแบบมาอย่างดีช่วยให้แน่ใจว่าคลื่นยังคงอยู่ในโหมดที่ต้องการและสูญเสียพลังงานให้น้อยที่สุด
ความท้าทายในการย่อขนาด
การย่อท่อนำคลื่น E Plane Bend ให้เล็กลงทำให้เกิดความท้าทายทางเทคนิคหลายประการ ปัญหาหลักประการหนึ่งคือการรักษาประสิทธิภาพทางไฟฟ้าของท่อนำคลื่น เมื่อขนาดทางกายภาพของท่อนำคลื่นลดลง ความยาวคลื่นของคลื่นที่แพร่กระจายจะเทียบเคียงได้กับขนาดของโครงสร้าง สิ่งนี้สามารถนำไปสู่การกระเจิงที่เพิ่มขึ้น การสูญเสียการแทรกที่สูงขึ้น และลดแบนด์วิธในการดำเนินงาน
ความท้าทายอีกประการหนึ่งคือความเสถียรทางกลของท่อนำคลื่นขนาดเล็ก ส่วนประกอบที่มีขนาดเล็กจะไวต่อความเค้นเชิงกลและแรงสั่นสะเทือนมากกว่า ซึ่งอาจทำให้เกิดการเสียรูปและส่งผลต่อคุณลักษณะทางไฟฟ้าได้ นอกจากนี้ กระบวนการผลิตยังซับซ้อนมากขึ้นเมื่อค่าความคลาดเคลื่อนที่เข้มงวดมากขึ้น ซึ่งต้องใช้เทคนิคการผลิตขั้นสูงและอุปกรณ์ที่มีความแม่นยำสูง
โซลูชั่นสำหรับการย่อขนาด
1. การเลือกใช้วัสดุ
การเลือกวัสดุที่เหมาะสมถือเป็นสิ่งสำคัญในการลดขนาดท่อนำคลื่น E Plane Bend วัสดุที่มีค่าการนำไฟฟ้าสูง เช่น ทองแดงหรือทองแดงชุบเงิน มักนิยมใช้เนื่องจากมีความต้านทานไฟฟ้าต่ำ ซึ่งช่วยลดการสูญเสียจากการแทรกซึม สำหรับการใช้งานที่มีความต้องการมากขึ้น อาจพิจารณาวัสดุแปลกใหม่ที่มีคุณสมบัติทางแม่เหล็กไฟฟ้าจำเพาะ
วัสดุขั้นสูงบางชนิดสามารถออกแบบให้มีค่าคงที่ไดอิเล็กตริกสูงขึ้น ซึ่งช่วยให้ขนาดทางกายภาพของท่อนำคลื่นลดลงในขณะที่ยังคงประสิทธิภาพทางไฟฟ้าเท่าเดิม อย่างไรก็ตาม วัสดุเหล่านี้มักจะต้องแลกมาด้วยต้นทุนและความซับซ้อนในการผลิต
2. การเพิ่มประสิทธิภาพเรขาคณิต
รูปทรงของท่อนำคลื่น E Plane Bend มีบทบาทสำคัญในการทำให้ท่อนำคลื่นมีขนาดเล็กลง ด้วยการออกแบบรัศมีและมุมโค้งงออย่างระมัดระวัง จึงสามารถลดขนาดโดยรวมของท่อนำคลื่นได้โดยไม่ทำให้ประสิทธิภาพลดลง สามารถใช้เครื่องมือจำลองแม่เหล็กไฟฟ้าเชิงคำนวณเพื่อจำลองการแพร่กระจายของคลื่นในท่อนำคลื่นและทดสอบรูปทรงต่างๆ
ตัวอย่างเช่น รัศมีโค้งงอที่น้อยลงอาจทำให้มีการออกแบบที่กะทัดรัดมากขึ้น แต่ก็อาจเพิ่มการสูญเสียการแทรกด้วยเช่นกัน ซอฟต์แวร์จำลองสามารถช่วยค้นหาสมดุลที่เหมาะสมระหว่างขนาดและประสิทธิภาพได้ นอกจากนี้ ยังสามารถสำรวจรูปทรงที่ไม่ใช่แบบดั้งเดิม เช่น การโค้งงอแบบขั้นบันไดหรือแบบเรียว เพื่อให้ได้ผลลัพธ์การย่อขนาดที่ดีขึ้น
3. การบูรณาการกับส่วนประกอบอื่น ๆ

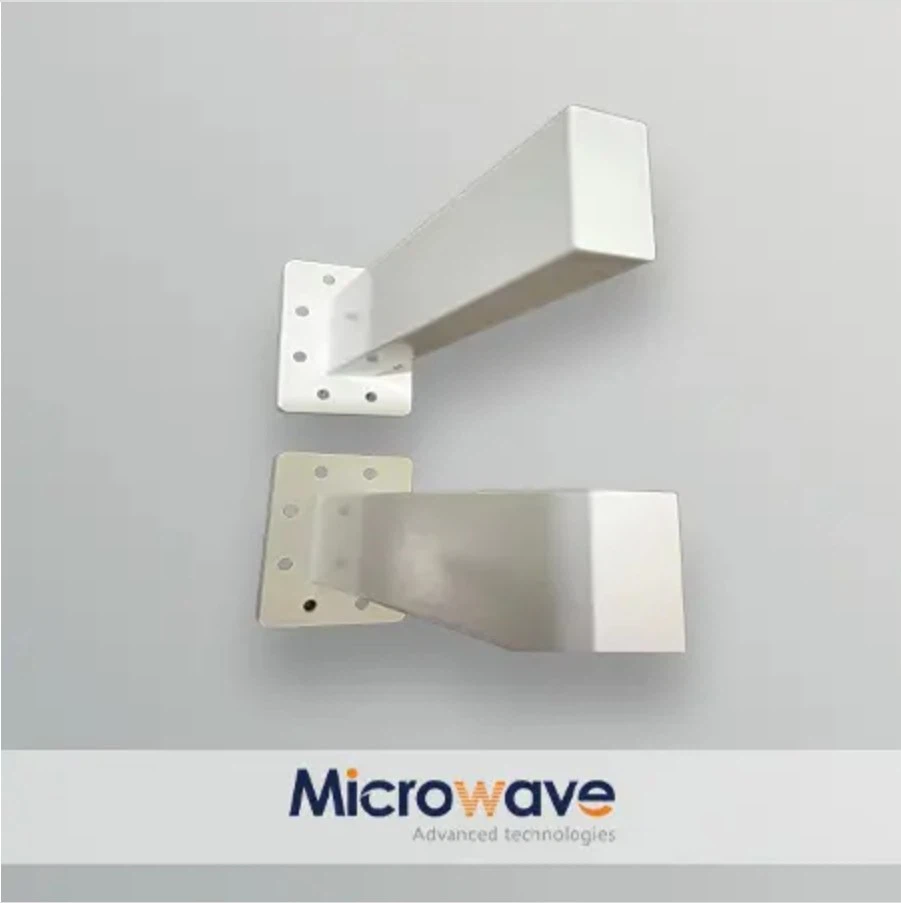

การรวมท่อนำคลื่น E Plane Bend เข้ากับส่วนประกอบท่อนำคลื่นอื่นๆ สามารถมีส่วนช่วยในการย่อขนาดได้เช่นกัน การรวมฟังก์ชันและการแบ่งพื้นที่ทางกายภาพเข้าด้วยกัน ทำให้ขนาดโดยรวมของระบบลดลงได้ ตัวอย่างเช่น การรวมส่วนโค้งเข้ากับ aเทอร์มินัลท่อนำคลื่นและท่อนำคลื่นแบบแข็งสามารถขจัดความจำเป็นในการเชื่อมต่อเพิ่มเติมและลดพื้นที่ในการตั้งค่าทั้งหมด
ในทำนองเดียวกัน การรวมท่อนำคลื่น E Plane Bend เข้ากับตัวลดทอนแบบแปรผันของท่อนำคลื่นสามารถสร้างอุปกรณ์ไมโครเวฟที่มีขนาดกะทัดรัดและมีประสิทธิภาพมากขึ้น การบูรณาการนี้จำเป็นต้องมีการออกแบบอย่างรอบคอบและการพิจารณาปฏิสัมพันธ์ทางไฟฟ้าและเครื่องกลระหว่างส่วนประกอบต่างๆ
4. เทคนิคการผลิตขั้นสูง
เพื่อให้บรรลุพิกัดความเผื่อที่เข้มงวดซึ่งจำเป็นสำหรับท่อนำคลื่น E Plane Bend ขนาดจิ๋ว จำเป็นต้องมีเทคนิคการผลิตขั้นสูง กระบวนการตัดเฉือนระดับไมโคร เช่น การตัดเฉือนด้วยคอมพิวเตอร์ควบคุมเชิงตัวเลข (CNC) และการพิมพ์หินด้วยแสง สามารถสร้างโครงสร้างท่อนำคลื่นที่มีความแม่นยำสูงและมีข้อผิดพลาดน้อยที่สุด
การพิมพ์ 3 มิติยังกลายเป็นวิธีการผลิตที่น่าหวังสำหรับการย่อขนาดท่อนำคลื่น ช่วยให้สามารถสร้างรูปทรงที่ซับซ้อนซึ่งเป็นเรื่องยากหรือเป็นไปไม่ได้เลยที่จะทำสำเร็จโดยใช้เทคนิคการผลิตแบบดั้งเดิม อย่างไรก็ตาม ท่อนำคลื่นที่พิมพ์แบบ 3 มิติอาจต้องมีการประมวลผลเพิ่มเติมเพื่อปรับปรุงพื้นผิวและการนำไฟฟ้า
แอปพลิเคชันจริง - โลกแห่ง
ท่อนำคลื่น E Plane Bend ขนาดจิ๋วมีการใช้งานที่หลากหลายในอุตสาหกรรมต่างๆ ในภาคการบินและอวกาศและการป้องกัน ท่อนำคลื่นขนาดเล็กเป็นที่ต้องการสูงสำหรับการใช้งาน เช่น ระบบเรดาร์ การสื่อสารผ่านดาวเทียม และสงครามอิเล็กทรอนิกส์ ท่อนำคลื่นขนาดกะทัดรัดช่วยลดน้ำหนักและปริมาตรของอุปกรณ์ ทำให้เหมาะสำหรับการใช้งานในอากาศและในอวกาศมากขึ้น
ในอุตสาหกรรมโทรคมนาคม ท่อนำคลื่นขนาดเล็กถูกนำมาใช้ในสถานีฐานเคลื่อนที่และโครงสร้างพื้นฐาน 5G ท่อนำคลื่นเหล่านี้ช่วยให้สามารถพัฒนาระบบการสื่อสารที่มีขนาดกะทัดรัดและมีประสิทธิภาพมากขึ้น ซึ่งจำเป็นสำหรับการตอบสนองความต้องการการส่งข้อมูลความเร็วสูงที่เพิ่มขึ้น
อุตสาหกรรมการแพทย์ยังได้รับประโยชน์จากท่อนำคลื่นขนาดเล็กอีกด้วย ตัวอย่างเช่น สามารถใช้ในระบบถ่ายภาพด้วยไมโครเวฟและอุปกรณ์รักษามะเร็ง ซึ่งขนาดที่กะทัดรัดและประสิทธิภาพสูงเป็นสิ่งสำคัญ
บทสรุป
การย่อขนาดท่อนำคลื่น E Plane Bend ถือเป็นความพยายามที่ท้าทายแต่ก็คุ้มค่า โดยการทำความเข้าใจหลักการพื้นฐาน การจัดการกับความท้าทาย และการนำโซลูชันที่เหมาะสมไปใช้ จะสามารถสร้างท่อนำคลื่นขนาดกะทัดรัดและประสิทธิภาพสูงได้ ในฐานะซัพพลายเออร์ ฉันมุ่งมั่นที่จะจัดหาท่อนำคลื่น E Plane Bend ขนาดจิ๋วที่ดีที่สุดสำหรับการใช้งานต่างๆ
หากคุณสนใจที่จะสำรวจกลุ่มผลิตภัณฑ์ท่อนำคลื่น E Plane Bend ของเรา และหารือเกี่ยวกับการใช้งานที่เป็นไปได้สำหรับโครงการของคุณ โปรดติดต่อเราได้เลย เราสามารถมีส่วนร่วมในการอภิปรายการจัดซื้อจัดจ้างโดยละเอียดเพื่อปรับแต่งโซลูชันท่อนำคลื่นให้ตรงกับความต้องการเฉพาะของคุณ
อ้างอิง
- โปซาร์, DM (2011) วิศวกรรมไมโครเวฟ. ไวลีย์.
- บาลานิส, แคลิฟอร์เนีย (2016) วิศวกรรมแม่เหล็กไฟฟ้าขั้นสูง ไวลีย์.
